Anwendungen für Haushaltsgeräte

Kunststoffteile für Montage, Optik und wiederholbare Serienfertigung

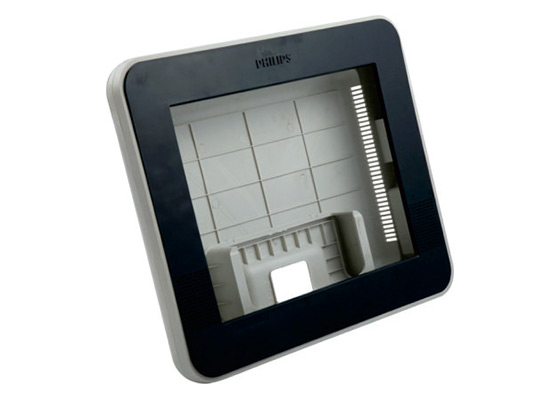

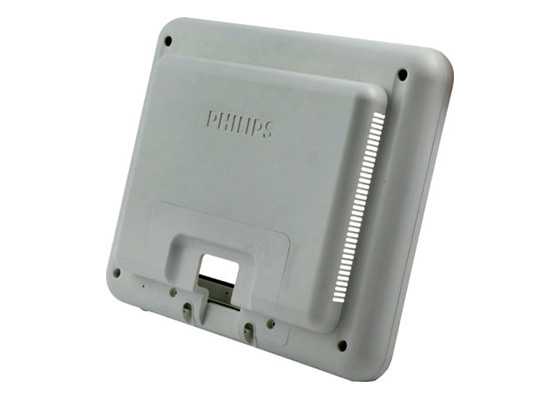

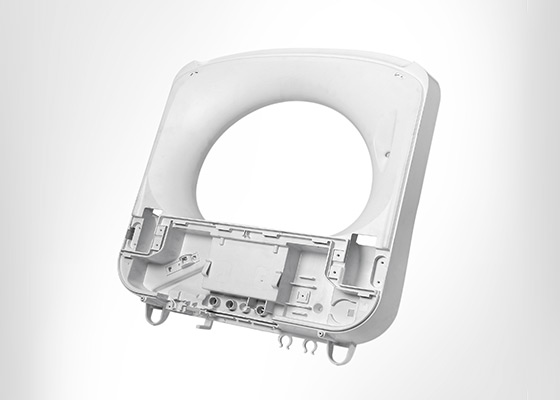

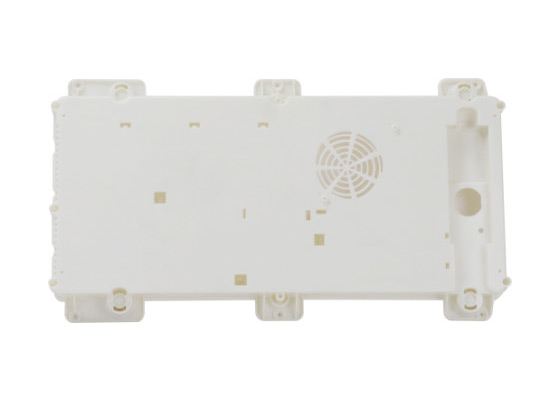

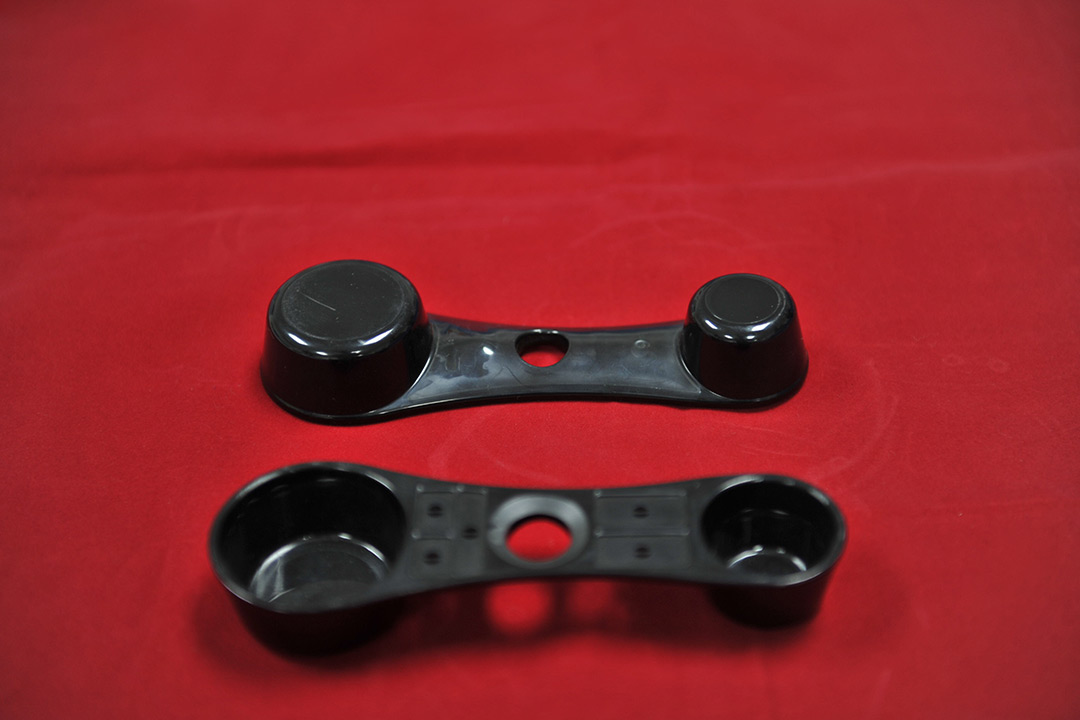

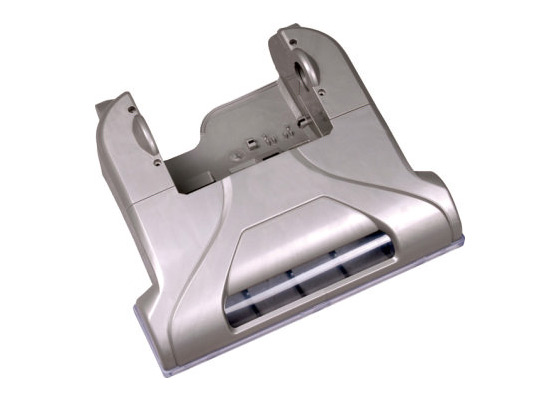

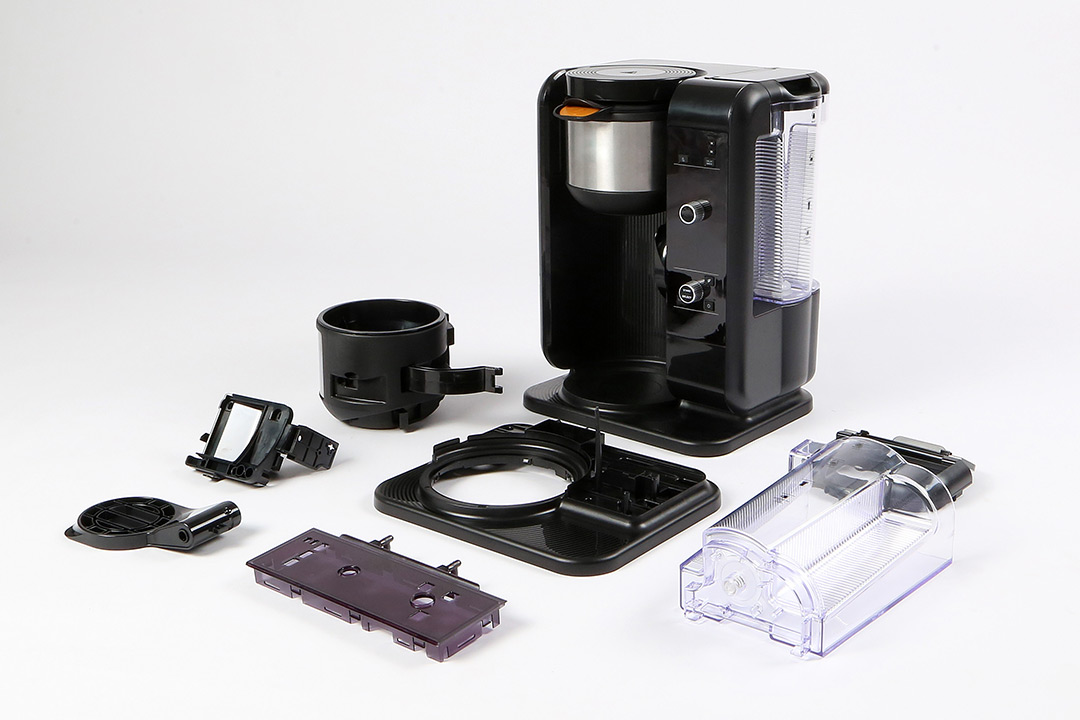

Programme für Haushaltsgeräte kombinieren häufig sichtbare Gehäuse, innere Strukturteile, Clips, Schraubdome, Luftführungen und Schnittstellen für elektrische oder mechanische Baugruppen. TEC-SHINE prüft, wie Bauteilgeometrie, Materialwahl, optische Anforderungen und geplante Stückzahl den Werkzeugaufbau und den Spritzgussprozess beeinflussen. Ziel der frühen Prüfung ist, vermeidbare Werkzeugrisiken zu erkennen, bevor Stahl bearbeitet wird.

Die DFM-Prüfung umfasst unter anderem Entformung, Wandstärkenübergänge, Rippen, Schraubdome, Schnappverbindungen, Schieber, Trennlinien, Anspritzpunkte, Auswerfung und Kühlung. Bei Sichtflächen sollten Textur, Glanz, Lage von Bindenähten und optische Abnahmekriterien vor Abschluss der Werkzeugkonstruktion vereinbart sein. Auch der bestätigte Materialtyp ist wichtig, weil Schwindung, Verstärkung, Flammschutz und Maßstabilität Werkzeug und Prozess beeinflussen.

Während der Bemusterung vergleicht das Team die Spritzgussteile mit Zeichnung und vereinbarten Sichtkriterien. Korrekturen werden der aktuellen CAD-Revision zugeordnet, damit Entwicklung, Einkauf und Fertigung mit demselben Stand arbeiten. Gegenbauteile oder Schnittstellenzeichnungen helfen, Freiräume, Befestigungspunkte und Verformungsrisiken zu prüfen.
