Automobilteile

Kunststoffteile für Automotive-Anwendungen

Werkzeugentscheidungen passend zu Funktion, Freigabe und Terminplan

Prioritäten im Einkauf

Der Einkauf benötigt früh Klarheit über Herstellbarkeit, Werkzeugrisiken, Bemusterungstermine, Änderungsstände und Freigabeunterlagen. Unklare Bezüge, nicht bestätigte Kunststoffe, wechselnde Schnittstellen oder spät definierte Sichtkriterien führen zu vermeidbaren Angebotslücken und Werkzeugkorrekturen.

Typische Bauteile

Typische Anfragen betreffen Steckverbindergehäuse, Clips, Halter, Kabelbaumführungen, Innen- und Außenteile, Sitzkomponenten, Leuchtengehäuse sowie Kunststoffteile für Thermo- oder Antriebssysteme.

Schwerpunkte im Werkzeug

Geprüft werden Toleranzen und Schnittstellen, Materialschwindung, Verzug, Trennung und Schieber, Anspritzung und Bindenähte, Kühlung, Auswerfung, Einlegeteile und Sichtflächen. Kundenspezifische Prüf-, Muster- und Dokumentationsanforderungen sollten vor Abschluss der Werkzeugkonstruktion feststehen.

Automotive Engineering-Fallstudien

Zwei reale Werkzeugprojekte - vom Redesign bis zur Werkzeugkonstruktion

Freigegebene Projektunterlagen zeigen, wie Bauteilfunktion und Entformungsstrategie in konkrete Werkzeugentscheidungen umgesetzt werden. Kunden- und Projektkennungen wurden aus dem öffentlichen Material entfernt.

Ehemaliges Metall-Führungsrohr für die Neukonstruktion als Kunststoff-Formteil
Projektilpfad und Trennlinienanalyse für das hohle Automotive-Führungsrohr Kavitätsseite des Werkzeugs für das gebogene Automotive-Führungsrohr

Fallstudie 01 · Metall-zu-Kunststoff-Redesign

Automotive-Führungsrohr mit projektilunterstütztem Stickstoff-Spritzgießen

Ein zuvor metallisches Führungsrohr wurde als hohles Kunststoffbauteil neu ausgelegt. Ziel war eine kostengünstigere Formteillösung bei gleicher langer und gebogener Leitungsführung.

Verfahren
Projektilunterstütztes Stickstoff-Spritzgießen
Werkzeugkonzept
4 Schieber und 1 Schrägauswerfer
Entformung
Trennlinie folgt der Rohrkontur
  • Stickstoff bewegt ein Projektil durch die Kunststoffschmelze und bildet einen durchgängigen Hohlraum.
  • Die abgestimmte Schieber- und Auswerferfolge beherrscht die gebogene Kontur und lokale Hinterschnitte.
  • Kavität und Kern verbinden Gasweg und Projektilpfad mit koordinierten Seitenschiebern.
Ähnliches Projekt besprechen PDF-Fallstudie herunterladen
Tec-Shine Werkzeugtechniker bei der Prüfung eines Automotive-Spritzgießwerkzeugs
Lange Automotive-Kavität mit mehreren Seitenschieber-Schnittstellen Automotive-Werkzeug mit koordinierten Mehrkern-Seitenschiebern

Fallstudie 02 · Programm mit mehreren Werkzeugen

PHEV-Werkzeugprogramm mit koordinierten Seitenschiebern

Ein Automotive-Programm mit mehreren Werkzeugen erforderte unterschiedliche Kavitäts- und Kernlayouts für lange sowie sich kreuzende Funktionsgeometrien, bei zugänglicher Einrichtung und kontrollierter Entformung.

Programm
Mehrere Automotive-Spritzgießwerkzeuge
Konstruktion
Lange und kompakte Kavitäts-/Kernlayouts
Entformung
Mehrere koordinierte Seitenschieber
  • Gegenübergestellte Kavitäts- und Kernansichten machen die Entformungsstrategie vor der Montage nachvollziehbar.
  • Lokale Einsätze unterstützen kompakte Geometrien und einen kontrollierten Wartungszugang.
  • Seitenschieber formen sich kreuzende Merkmale, während das Kernsystem für die Einrichtung zugänglich bleibt.
Mehrwerkzeug-Programm besprechen PDF-Fallstudie herunterladen

Projektbeispiele

Kunststoffteile für Automobilanwendungen

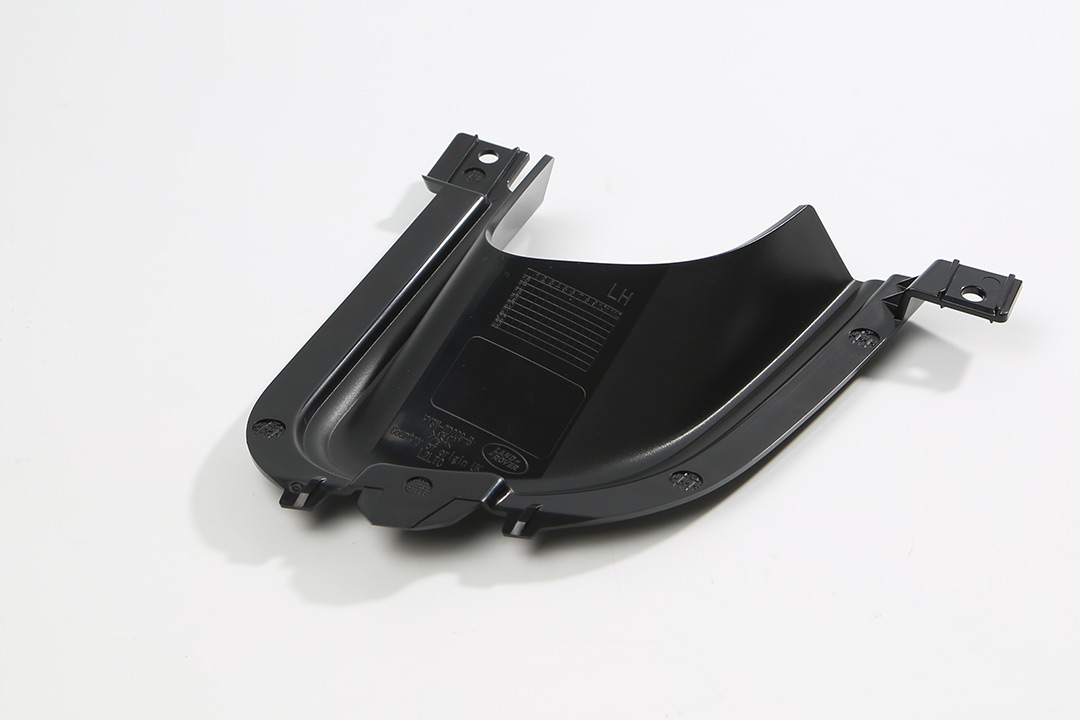

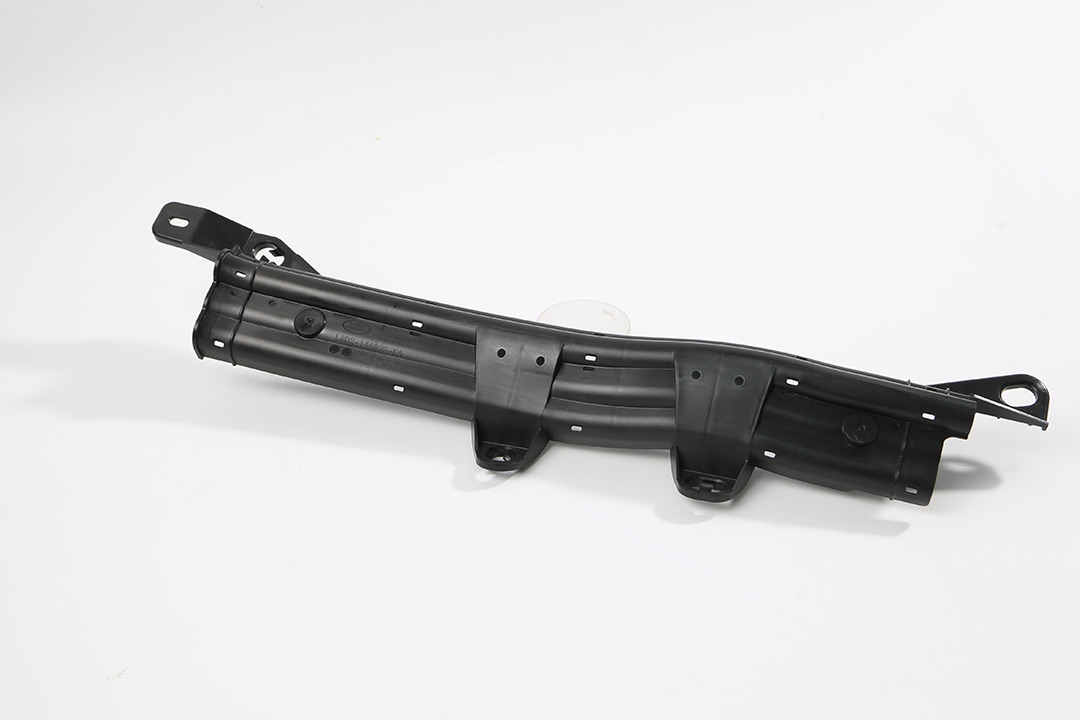

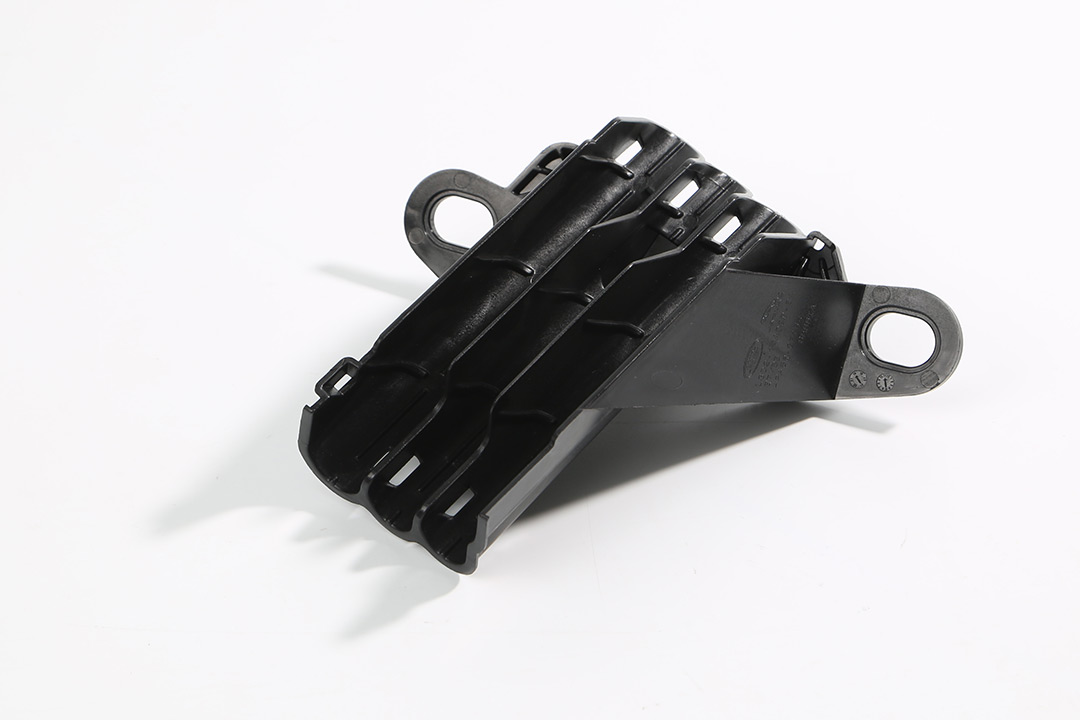

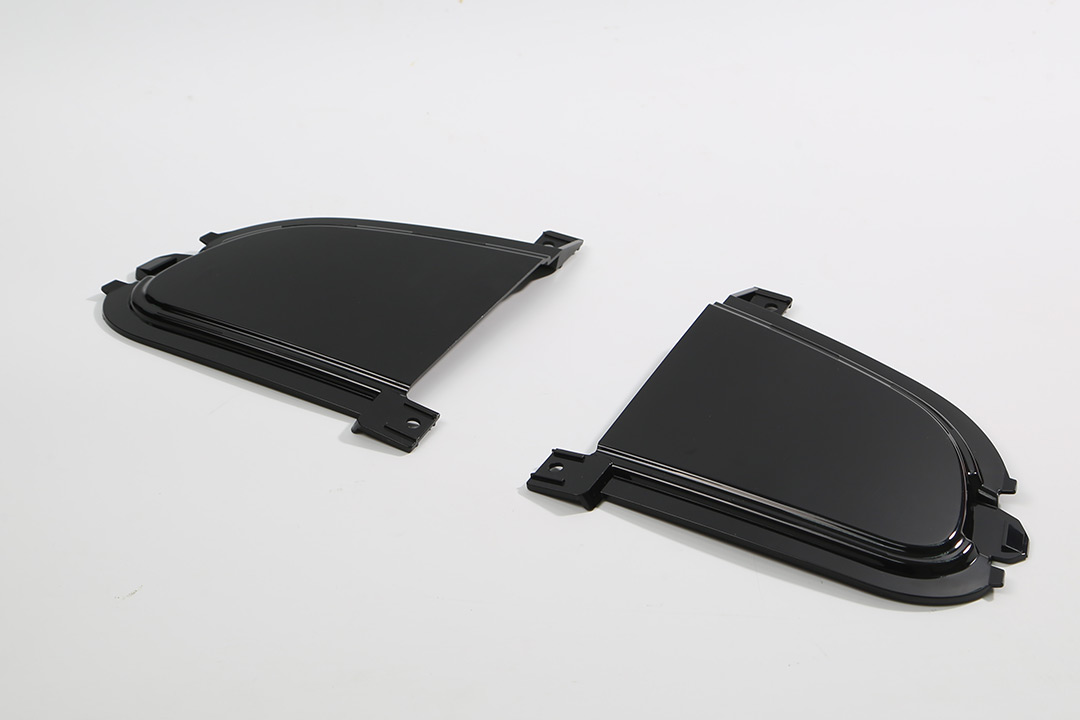

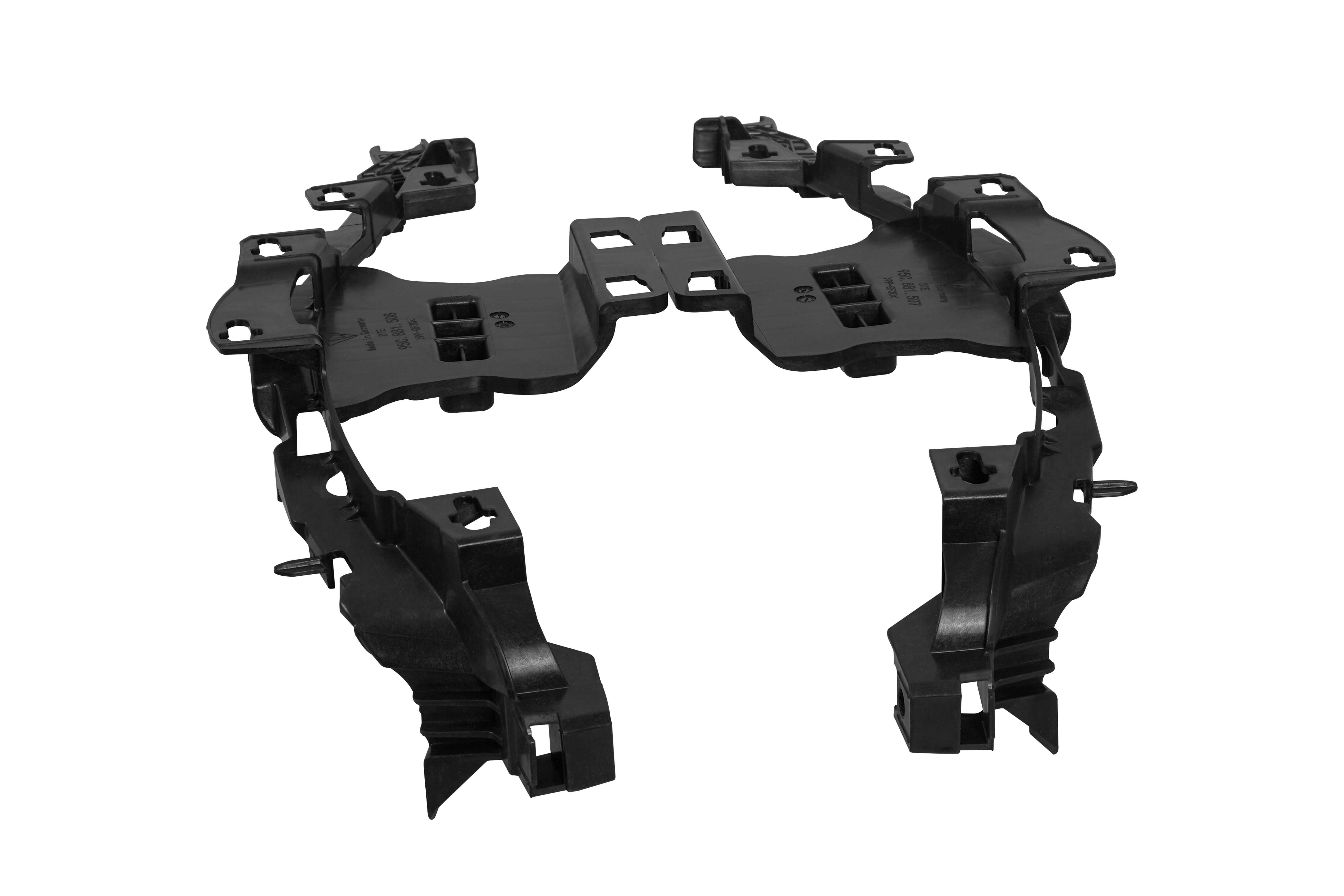

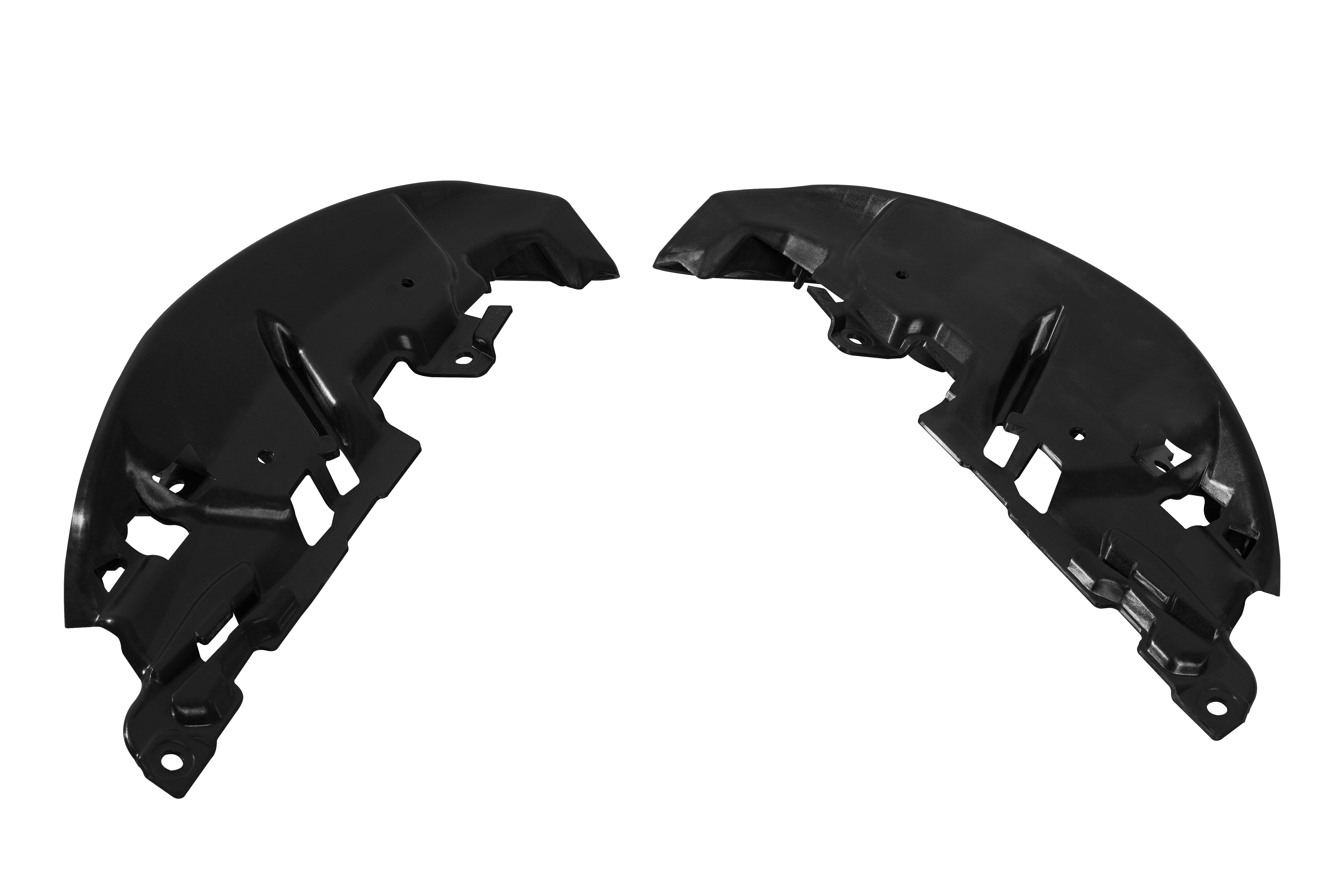

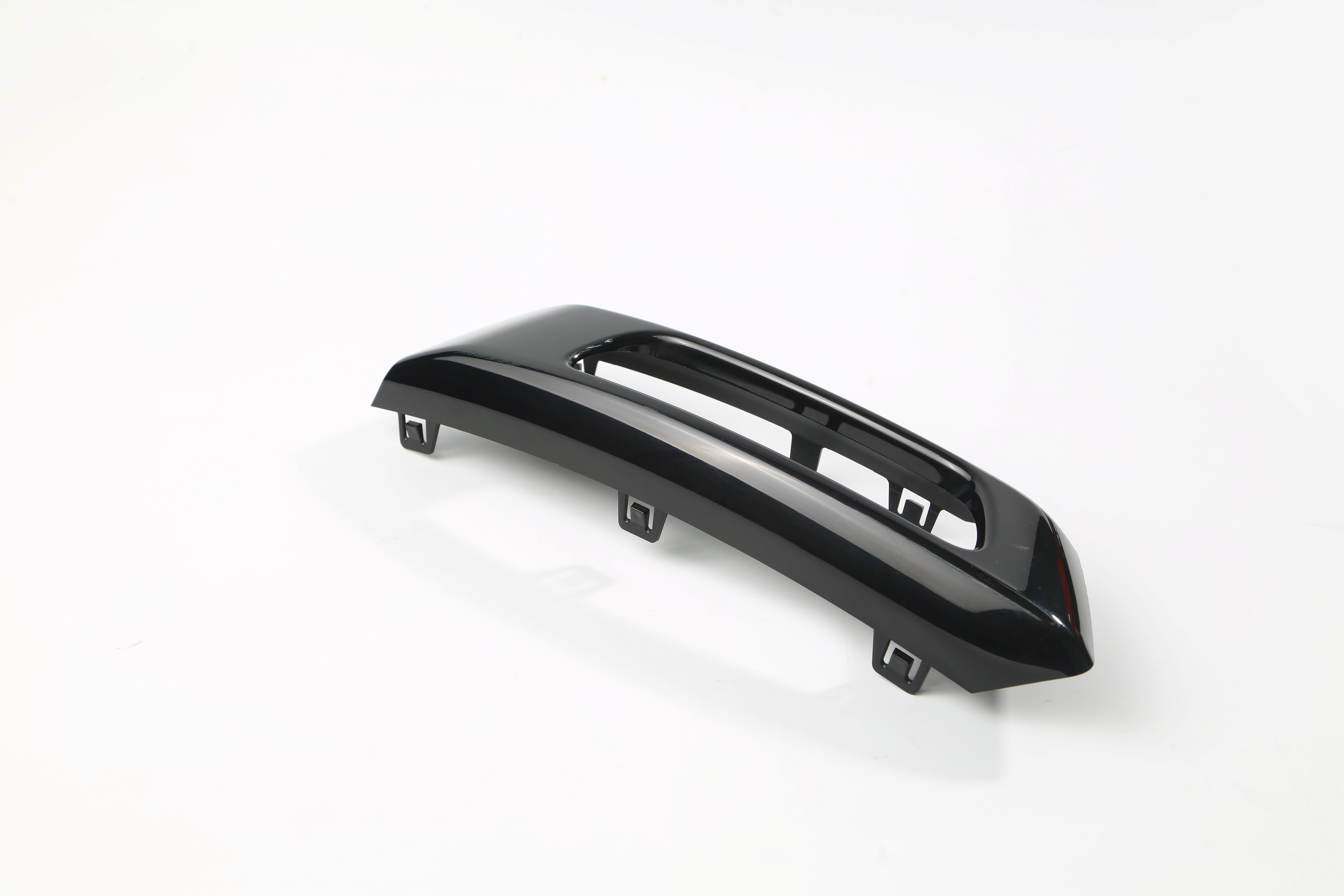

Freigegebene Produktfotografie für Flüssigkeitsgehäuse, Verkleidungsteile, Halter, Konsolen- und Instrumententräger, Leitungen und HVAC-Gehäuse.

Bereit für die Prüfung eines Formenbauprojekts?

Senden Sie CAD-Daten, Material, Stückzahl und Termin. Tec-Shine prüft Fertigbarkeit und Angebotsrichtung.

Kostenlose DFM-Prüfung starten
